华仪行CIF紫外臭氧清洗机助力国家纳米科学中心卢晋团队Chemical Science：单颗粒电化学成像评估单个纳米晶的异质响应

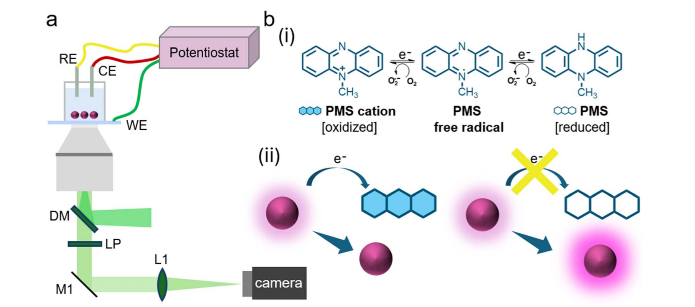

图 1(a) 单颗粒电化学（SPEC）成像平台示意图。该装置采用三电极配置：WE 为 ITO 盖玻片；RE 为 Ag/AgCl（饱和 KCl 溶液）；CE 为铂丝。(b) (i) PMS 的化学结构及其可逆氧化还原反应；(ii) 单个量子点与 PMS 之间电位依赖性电荷转移的示意图。在氧化态下，PMS 通过电子转移淬灭量子点的发光；在还原态下，该通路被阻断，从而恢复光致发光。

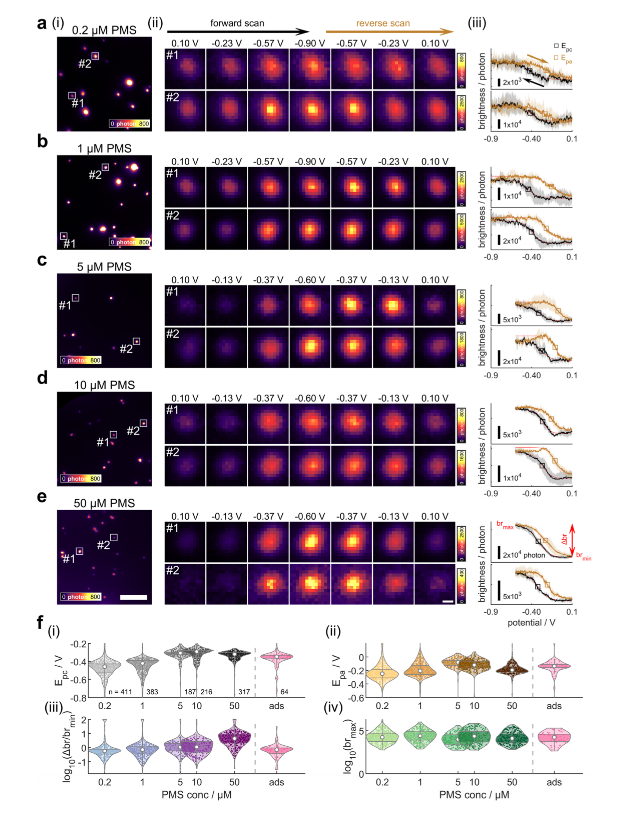

图 2不同 PMS 浓度下单个量子点光致发光的 SPEC 成像结果。(a–e) 分别对应 (a) 0.2 μM、(b) 1 μM、(c) 5 μM、(d) 10 μM 及 (e) 50 μM PMS 浓度下单个量子点响应特性的表征。(i) 单个 InP/ZnSe/ZnS 量子点的代表性广场光致发光图像。(ii) 两个独立量子点（标记为 #1 与 #2）在循环电位扫描过程中的连续快照。(iii) 所选量子点的对应亮度-电位曲线图。黑色曲线表示正向扫描，深黄色曲线表示反向扫描。阴影区域表示三次完整扫描周期内响应值的±1个标准偏差范围。红色曲线为基于逻辑函数的S型拟合曲线。

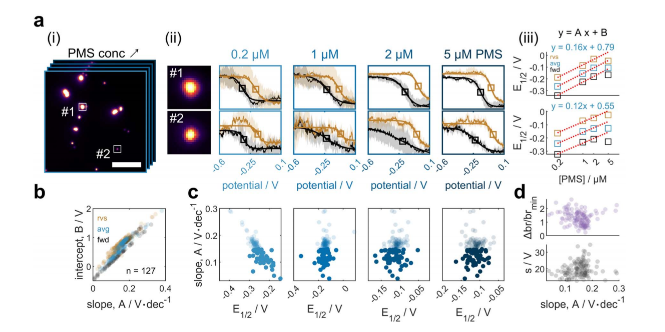

图 3不同 PMS 浓度下单个量子点 SPEC 响应的异质性。(a) (i) 对同一 FOV 进行多浓度 SPEC 成像，以追踪相同的量子点。(ii) 在 0.2 μM、1 μM、2 μM 及 5 μM PMS 浓度下，两个代表性量子点的亮度-电位曲线及 S 型拟合曲线。(iii) 单个量子点的E1/²与log10[PMS] 之间的线性相关性。(b) 量子点群体（n = 127）的灵敏度斜率 A 与截距 B 的分布图，显示二者呈强正相关。(c) 斜率 A 与E1/²的相关性图，显示随 PMS 浓度增加，相关性由负相关转为正相关。深色点代表在低浓度下达到动力学饱和的量子点，浅色点则代表在高浓度下具有异常灵敏度的量子点。(d) 灵敏度斜率 A 与量子点相对亮度变化（Δbr/brmin，上图）及 S 型曲线斜率因子（s，下图）之间的相关性分析。

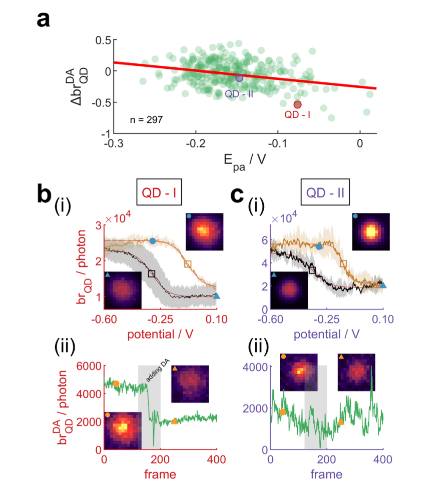

图 4基于异质性的单量子点多巴胺（DA）响应差异筛选。(a) 在 5 μM PMS 条件下记录的反向扫描中点电位（Epa）与随后添加 100 μM DA 时同一单个量子点的亮度变化之间的相关性。红色曲线为线性拟合曲线。(b 与 c) (i) 在 5 μM PMS 条件下记录的两个代表性量子点——(b) QD-I 与 (c) QD-II——的亮度-电位曲线图。插图：单个量子点在最大亮度（蓝色圆圈，还原态）与最小亮度（蓝色三角形，氧化态）下的宽场成像快照。(ii) (b) QD-I 与 (c) QD-II 在引入 100 μM DA 前后（灰色阴影区域）的实时光致发光轨迹图。插图：单个量子点在 DA 诱导淬灭前（橙色圆圈）与淬灭后（橙色三角形）的代表性快照。

图 4基于异质性的单量子点多巴胺（DA）响应差异筛选。(a) 在 5 μM PMS 条件下记录的反向扫描中点电位（Epa）与随后添加 100 μM DA 时同一单个量子点的亮度变化之间的相关性。红色曲线为线性拟合曲线。(b 与 c) (i) 在 5 μM PMS 条件下记录的两个代表性量子点——(b) QD-I 与 (c) QD-II——的亮度-电位曲线图。插图：单个量子点在最大亮度（蓝色圆圈，还原态）与最小亮度（蓝色三角形，氧化态）下的宽场成像快照。(ii) (b) QD-I 与 (c) QD-II 在引入 100 μM DA 前后（灰色阴影区域）的实时光致发光轨迹图。插图：单个量子点在 DA 诱导淬灭前（橙色圆圈）与淬灭后（橙色三角形）的代表性快照。
